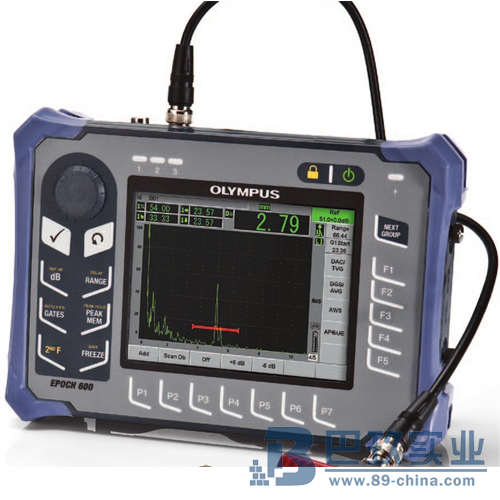

EPOCH 600數字式超聲探傷儀將Olympus力爭上游行業的常規探傷性能及儀器機身小巧、操作直觀的高效性融合在一起。

EPOCH 600探傷儀使用高效的菜單功能和快捷鍵訪問參數，為檢測人員提供了操作極為簡便的高質量的缺陷檢測平臺。

EPOCH 600型儀器既有基礎探傷儀的高效能，又有Olympus[much]強大的全數字化超聲儀器的上乘質量。

這款小巧便攜、操作簡便的儀器配有各種動態、可靠的檢測功能。鑒于儀器這種在特點方面的優化平衡，任何水平的操作人員都可使用這款強大的超聲探傷儀。

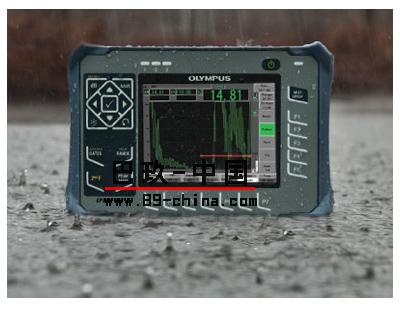

便攜、堅固、符合人體工程學要求

外觀特性

EPOCH 600型儀器是一款重量輕、易攜帶的探傷儀，其堅固、靈活的特點使其可用于幾乎所有檢測環境中。該款儀器的一些外觀特性如下：

? 寬屏、全VGA分辨率、透反顯示，無論在室內光線還是直射的陽光下都可顯示明亮清晰的圖像。

? 儀器的4個角裝有外膜為橡膠的保護套，起到防撞擊、抗磨損的作用。

? 4個拴系胸掛帶的位置。

? 無需使用工具即可打開的電池艙和側邊的I/O蓋。

? 用于穩固放置儀器的支架，帶有直角彎鉤，可在0度到180度之間變換直立的角度。

? 儀器側面用于封住USB OTG接口及移動存儲卡接口的帶密封墊的蓋。

? 標準內置充電鋰離子電池。

? 標準AA堿性電池盒，提高了儀器的便攜性。

? 重量輕，設計符合人體工程學，增加了儀器的便攜性和使用的方便性。

便利的瀏覽方式

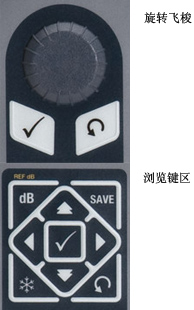

為了滿足不同用戶的需要與偏好，EPOCH 600型儀器備有兩種硬件配置：

一種是用于調節的旋轉飛梭，另一種是鍵盤上的瀏覽鍵區。旋轉飛梭與瀏覽鍵區的箭頭鍵用于參數調節與參數值切換。

EPOCH 600型儀器的旋轉飛梭與確定鍵和返回鍵一起使用，可以對

參數值進行粗略和細微調節。在檢測過程中，操作人員可以鎖住旋

轉飛梭，以避免參數值被意外修改。這種硬件配置可以快速切換參

數值，滿足了那些偏好使用飛梭調整參數的用戶的要求。旋轉飛梭

配置的設計符合IP66要求。

區的向上、向下箭頭鍵用于參數的粗略調節，向左和向右箭頭鍵用于

參數的細微調節。瀏覽鍵區還包含其他幾個功能及常用參數，如：增

益、保存、確定鍵及返回鍵。瀏覽鍵區硬件配置的設計符合IP67的要求。

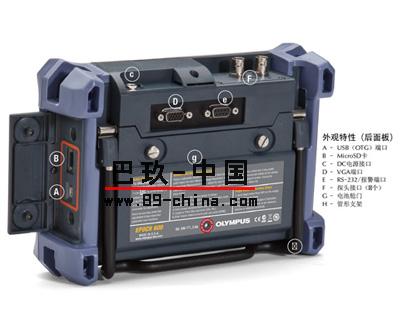

外觀特性（后面板）

儀器輸入/輸出

USB端口 USB（OTG）端口

RS-232端口 有。

視頻輸出 標準VGA輸出。

模擬輸出 1個模擬輸出（可選），可選的1 V/10 V全標度，髙至4 mA。

數字輸出 3個報警輸出，5V TTL，10 mA。

環境評級

IP評級 根據IEC 60529-2004（外殼防護等級- IP規范）標準，瀏覽鍵區硬件設計符合IP67侵入保護標準，旋轉飛速硬件設計符合IP66侵入保護標準。

在新開發的產品正式投入生產以前，Olympus NDT要對產品的設計進行內部檢驗。該款儀器經測試證明符合IP評級標準。

爆炸性氣氛 通過美軍標準MIL-STD-810F方法511.4程序I中規定的測試，可在國家防火協會規范（NFPA 70）500節I級2分段D組中定義的爆炸性氣氛中安全操作。

防撞擊測試 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15g，11 ms半弦波。

防振動測試 通過美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。

工作溫度         -10 °～50°C

電池存儲溫度  0 °～50°C

標準軟件特性

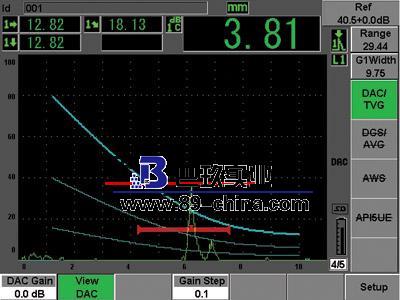

動態DAC/TVG：對比DAC曲線或?qū)Ρ雀鶕?jù)時變增益確定的參考回波波幅，以百分比或以分貝水平計算信號波幅。DAC版本包括ASME、ASME 3、JIS和自定義。此外，還包括以下主要特性：動態可調DAC曲線、DAC和TVG視圖切換、自定義DAC報警曲線。

DGS/AVG：這是一種利用與特定類型探頭和材料相關的DGS/AVG圖形，評估回波信號的缺陷定量技術。DGS/AVG圖形表明回波高度、缺陷尺寸以及到探頭的距離這些參數之間的關系。

曲面校正：在進行管材或棒材檢測，使用角度聲束探頭沿著曲面進行周向檢測時，曲面校正功能可校正聲程信息。

可選軟件特性

AWS D1.1和D1.5：為各種不同的AWS（美國焊接協會）焊縫檢測應用提供一個動態反射體缺陷指示定級。這個功能省去了手工計算的步驟，從而提高了檢測效率。

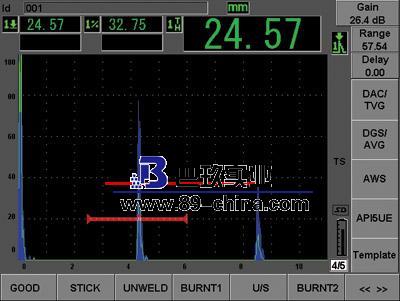

模板存儲：可在屏幕上將實時波形與所保存的參考波形對比。只需按下相關的一個按鈕，即可隨時切換保存模板的開啟或關閉狀態，進行快速波形對比。在需要不同靈敏度水平的檢測中，增益調整功能可以為每個保存的模板提供一個不同的基本增益。對于點焊分析及其他應用，這個功能非常實用。

API 5UE：可按照API建議的程序5UE進行缺陷定量。在OCTG管材的驗證過程中使用波幅距離差分技術（ADDT）測量潛在的缺陷尺寸。由于所有ADDT變量都采集于峰值記憶包絡，因此測量過程既簡單又可重復。

波形平均：這個功能可利用一個實時A掃描圖像代表持續采集到的A掃描的平均值。在探測到靜態缺陷時，波形平均功能可改進信噪比。平均除數為2、4、8、16、32。

數據記錄與PC機連接

數據管理

EPOCH 600型儀器提供多種存儲、歸檔、報告檢測數據和校準數據的方法。儀器的機載存儲容量多達50000點。此外，移動存儲卡可為儀器增加2 GB的存儲量。儀器還與Olympus NDT的PC機接口程序GageView Pro完全兼容?？焖俚奈募O(shè)置功能和靈活的數據管理功能使得儀器對檢測數據的記錄及報告變得簡單有效。

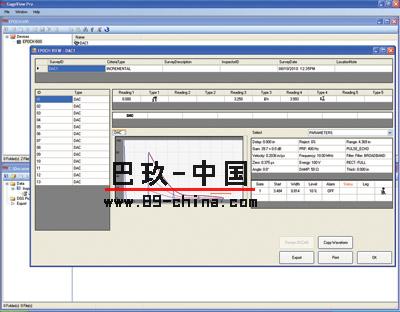

GageView Pro

EPOCH 600型儀器與我公司的PC機接口程序GageView Pro完全兼容。通過這個程序，檢測人員可下載檢測數據，在PC機上回顧測量數值，將測量和校準數據導出到普通的電子數據表程序，備份儀器中的校準和檢測數據，進行如儀器固件升級和屏幕捕獲等的基本操作。

數據記錄器

EPOCH 600型儀器有一個用于存儲校準文件和檢測文件的機載數據記錄器。儀器的標準配置有兩個主要文件類型：校準（CAL）類型文件和增量（INC）類型文件。CAL文件可以保存幾乎無限的參數設置。所保存的設置可被快速方便地調用到當前設置。INC文件可在單一文件名稱下保存多組檢測數據，檢測過程中可以下載和報告這些數據。

擴展的數據記錄器軟件選項增強了機載數據記錄器的性能：擁有腐蝕型數據記錄器文件的全部類型。這個選項包含以下數據文件類型：序列型、帶自定義點的序列型、2-D柵格型、帶自定義點的2-D柵格型、3-D柵格型、鍋爐型、2-D EPRI型。

MicroSD

EPOCH 600型儀器使用2 GB MicroSD存儲卡作為機載和移動存儲設備。操作人員可以使用移動存儲設備，以位圖格式存儲屏幕圖像，用于制作報告，還可以.csv格式導出當前的或保存的測量值和校準數據。第二個2 GB MicroSD卡安裝在儀器中的PC板上，用于所有機載數據的存儲。在儀器被損壞無法修復時，可到授權的服務中心將儀器中的MicroSD卡取出，從損壞的儀器中拯救出關鍵性的數據。
