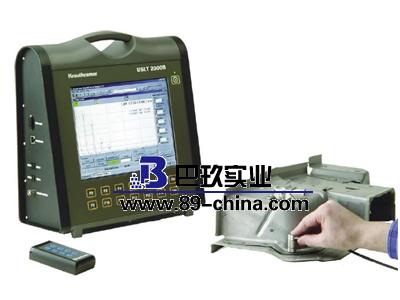

型號

uslt 2000ba3

檢測范圍

低至：0-2.5毫米(鋼)

聲速范圍

500-15,000米/秒 整合了可編輯的材料列表

脈沖平移

-10毫米-1500毫米(鋼)

探頭延遲

0-100毫秒

阻尼衰減

50 Ohms/500 Ohms；在使用雙晶探頭或穿透法時為1000 Ohms

脈沖強度

220pF/1nF

頻率范圍

0.5-20兆赫（-3分貝）；4濾波范圍

脈沖重復頻率

1-1000赫茲，可自動或人工調節

增益范圍

110分貝，可依照0.5/1/2/6幾檔分貝進行調節

操作模式

脈沖反射法，雙晶探頭，穿透法。顯示方法為正半波，負半波，射頻（可達150毫米厚的鋼材料）

抑制

線性0-90%

深度補償

距離波幅曲線（DAC)[much]多至16個參考點，動態范圍為37分貝，髙至坡度為6分貝/毫秒；另有三條曲線可調整分貝間隔、可轉換為TCG曲線（水平線），符合國內外的測試規程要求。

DGS軟件功能

記錄所有有效反射體的尺寸及探頭的DGS曲線；評估模式可以是與曲線的dB差值顯示，等同缺陷尺寸顯示或等級顯示（JIS）；聲波衰減和表面補償校正；參考反射體可以是：底面回波，圓弧面反射體或橫通孔。

監控閘門

兩個獨立的閘門，在整個校準范圍內都可以調節；對A掃描進行評估；閘門報警：關閉、重合、非重合、光學和/或聲學報警。

范圍測定

可選擇每個閘門在射頻顯示中的回波極值或峰值，另外也可選擇在回波的前沿及零交叉點位置

測量分辨率

聲程/延遲達到12.6毫米時：0.01毫米；或屏幕高度的0.2％

波幅顯示

屏幕高度的0.5％或0.2分貝

A掃描數字化

1024×1024象素

圖像存儲

A掃描靜態凍結，A掃描動態凍結（峰值，回波動態以及實時信號），從2到32超聲測量點不等

回波比較

實時波型與存儲波型進行對比顯示

輸出

文件基于現有超聲波儀器的標準界面

工作語言

德語、英語、法語、西班牙語以及意大利語

測量單位

毫米、英寸、微秒

探頭

連接標準探頭（自動識別）

與個人電腦的接口

4×USB 1.1

數據存儲

儀器設置的管理及存儲數據庫、檢測任務帶A掃描的檢驗結果，DAC以及文字?jǐn)?shù)字備注等數據都能輸出到微軟Excel表格；僅受硬盤大小限制

軟件

操作系統：客戶界面OLE2.0；可選系統：UltraWORKS(開發工具),FFT(快速傅立葉變換），EHT（硬化層深度檢驗），RTM(諧振厚度測量法1微秒μ分辨率），UltraLOG(焊點測試評估程序），UDB管理成像（用于制訂檢驗計劃）

顯示器

12.1英寸，TFT，SVGA觸摸屏

操作溫度

0℃至40℃
