粒子計數器專題
目錄：
五、粒子計數器使用注意事項及維護
六、塵埃粒子計數器檢測潔凈室的方法
七、粒子計數器無法達到零計數的原因及處理方法
八、按電源鍵無法啟動粒子計數器的原因及處理方法
九、粒子計數器的測量值顯示為6.666E+05/m3的意思
十二、購買塵埃粒子計數器精度選擇
粒子計數器的各類常見問題盡在此頁為您展示，它是由上海巴玖工程師精心為大家整理的，相信一定能給大家?guī)韼椭?，歡迎查看以下詳細內容：
粒子計數是一個氣體工業名詞術語，可采用激光粒子計數器或凝聚核粒子計數器來進行。He2Ne激光粒子計數器，可分析氣體中011μm粒徑的顆粒雜質;Ar2Kr激光粒子計數器可分析0105μm粒徑顆粒雜質，目前已有可檢測超高純氣中01005μm的粒子計數器。光電塵粒計數器是一種利用光的散射原理進行塵粒計數的儀器。一定流量的含塵氣體通過一束強光，使粒子發射出散射光，經過聚光透鏡投射到光電倍增管上，將光脈沖變?yōu)殡娒}沖，由脈沖數求得顆粒數。根據粒子散射光的強度與粒徑的函數關系得出粒子直徑。粒子計數器是高純或超高純供氣系統中必不可缺的儀器。
塵埃粒子計數器是用來測量空氣中微粒的數量及大小的儀器，從而為空氣潔凈度的評定提供依據。常見的塵埃粒子計數器是光散射式(DAPC)的，測量粒徑范圍0.1-10μm，此外還有凝聚核式的塵埃粒子計數器(CNC)，可測量尺寸更小的塵埃粒子。
目前塵埃粒子計數器的用戶越來越多，廣泛應用于醫藥、電子、精密機械、彩管制造、微生物等行業中，實現對各種潔凈等級的工作臺、凈化室、凈化車間的凈化效果、潔凈級別進行監控，以確保產品的質量。

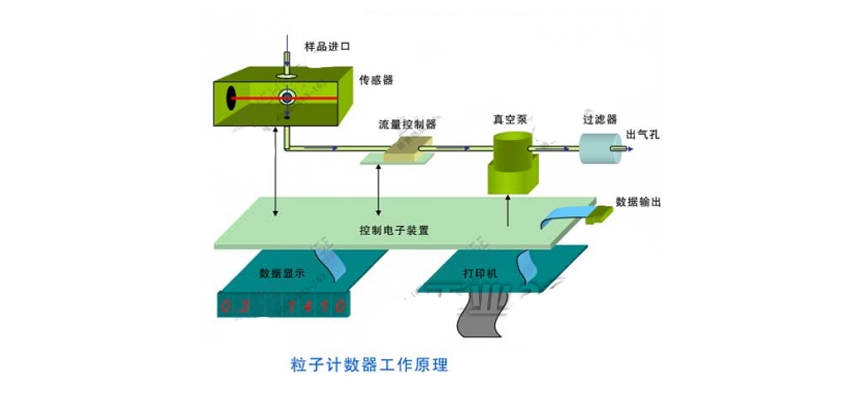

1.塵埃粒子數器的原理：來自光源的光線被透鏡組1聚焦于測量腔內，當空氣中的每一個粒子快速地通過測量腔時，便把入射光散射一次，形成一個光脈沖信號。這一光信號經過透鏡組2被送到光檢測器，正比地轉換成電脈沖信號，再經過儀器電子線路的放大、甄別，揀出需要的信號，通過計數系統顯示出來。
2.光散射式粒子計數器原理：粒子計數器工作原理，空氣中的微粒在光的照射下會發生散射，這種現象叫光散射。光散射和微粒大小、光波波長、微粒折射率及微粒對光的吸收特性等因素有關。但是就散射光強度和微粒大小而言，有一個基本規律，就是微粒散射光的強度隨微粒的表面積增加而增大。這樣只要測定散射光的強度就可推知微粒的大小，這就是光散射式粒子計數器的基本原理。
1.按流量分：小流量 0.1cfm(2.83L/min)，大流量 1cfm(28.3L/min)。
2.按形狀、體積大小分：手持式、臺式。
3.根據測試原理分：散射光法測試(白光、激光)、顯微鏡法測試、稱重法測試、DMA法測試(粒徑分析儀)、慣性法測試、擴散法測試、凝聚核法測試(CNC)等?，F(xiàn)在[much]常用的是利用散射光法設計的粒子計數器。
4.按測試通道分：單通道(只測某一種粒子徑)，雙通道(測試某兩種粒子徑)，多通道(測試多種粒子徑)。
1.打開電源預熱。
2.設置工作參數，如果和上次一樣不需要更改可以跳過，具體的按鍵操作參考每臺儀器的產品介紹。注意在采樣狀態下，設置是無效的。
3.設置完成后，即可開始采樣測定，讀取數據。
4.連接打印機，將數據導出打印出來，一些有內置打印機的產品可以直接打印。
數器bujian.jpg)
五、粒子計數器使用注意事項及維護
1.首先粒子計數器應該在潔凈環境下使用，以防止對激光傳感器的損傷。
2.沒有高壓減壓設備(如高壓擴散器)不要取樣壓縮空氣，所有的計數器被設計用于在一個大氣壓下操作。儀器的工作位置和采樣口應處于同一氣壓和同一溫濕度環境下，保證儀器正常工作。
3.粒子計數器主要用來測試凈化車間干凈的環境，當測的地方有松散顆粒的材質，灰塵源，噴霧處時，須[much]少保持距進口管至少十二英寸遠。以免以上的顆粒及液體污染傳感器及管路。
4.取樣時，避免取樣從計數器本身排出來的氣體所污染的氣體。
5.在連接外置打印機或連接外接溫濕度傳感器時，需先關掉計數器;當執行打印操作時，打印機上須有打印紙，否則會損傷打印頭。
6.在搬運時，應輕搬輕放，少受振動、沖擊。特別是對于臺式的粒子計數器，更加要小心，以免損壞內部元件。
7.當入口管被蓋住或被堵塞，不要啟動計數儀
8.禁止抽取含有油污、腐蝕性物質的氣體，也不要測有可能產生反應的混合氣體(如氫氣和氧氣)。這些氣體也可能在計數器內產生爆炸。測這些氣體需與廠家聯系為取得更多的信息。
水，溶液或其它液體都不能從入口管進入傳感器。
六、塵埃粒子計數器檢測潔凈室的方法
對于安裝于送、排風末端的高效過濾器，應用塵埃粒子計數器掃描法進行過濾器安裝邊框和全斷面檢漏。掃描法有檢漏儀法（光度計法）和采樣量低至為1L/min的粒子計數器法兩種。對于超高效過濾器，掃描法有凝結核計數器法和激光粒子計數器法兩種。
七、粒子計數器無法達到零計數的原因及處理方法
1. 零計數過濾器或適配器連接不良。重新連接過濾器或過濾器適配器。
2. 內部漏氣。
3. 光電元件由于過度接觸灰塵受到污染。
塵埃粒子計數器unit菜單下有：cnt 、/m3 、/cf，那cf是什么單位？
cnt是指?jìng)€(gè)數
/m3是指每立方米的個數
/cf是指每立方英尺的個數
八、按電源鍵無法啟動粒子計數器的原因及處理方法
電池電壓過低。請參閱“電池充電及交流適配器的使用”。
在連接交流適配器/充電器后嘗試重新啟動儀表。
九、粒子計數器的測量值顯示為6.666E+05/m3的意思
粒子計數器的測量值顯示為6.666E+05/m3是科學計數的顯示方法，科學計數法的介紹請看下面：
科學記數：此格式用指數表示法顯示數字，以 E+n 替換部分?jǐn)?shù)字，其中 E（代表指數）表示將前面的數字乘以 10 的 n 次冪。例如，用 2 位小數的“科學記數”格式表示 12345678901，結果為 1.23E+10，即 1.23 乘以 10 的 10 次冪。您可以指定要使用的小數位數。
在開始取樣之前，應使用零計數過濾器(Zero Count Filter)對粒子計數器進行凈化。
對粒子計數器進行凈化可確保計數器的讀數[accuracy]。
1. 首先將過濾器適配器裝入零計數過濾器的端部。請注意過濾器上的箭頭表示空氣流動方向。
2. 將適配器直接與等向性運動探頭的端部連接。
3. 運行計數器 5 分鐘左右。
4. 驗證顯示屏上的數據：
• 按平均數來說，5 分鐘內[much]多只能出現一個大于0.3 μm 的粒子或每 0.5 立方英尺[much]多只能出現一個粒子。
• 在粒子計數器經過凈化后，便可恢復正常使用。 將零計數過濾器從等向性運動探頭上取下。在無塵室的應用中，零計數過濾器需要驗證計數器不對內部元器件發出的電噪聲信號進行計數，也沒有受到外部的干擾。在其它應用中，在高濃度取樣后，應立即使用零計數過濾器凈化傳感器。
由于粒子計數器種類繁多，如何選購成為一道難題，為了解除您的煩惱，上海巴玖將選購的一些小技巧告知大家：首先用戶應選擇滿足使用需求的粒子計數器，其次才是粒子計數器的價格問題。目前市場產品以臺式和便攜式粒子計數器為主，按光源則是白光和激光粒子計數器的較量；性能上又是國產與進口粒子計數器的拼殺。臺式和便攜式粒子計數器在流量和精度，以及產品技術和器件上存在較大差異，但便攜式替代臺式的趨勢越發明顯，流量問題使便攜式無法和臺式相提并論。
白光和激光粒子計數器主要存在測試精度和產品性能的極大差異，必然導致價格的優劣。前者較之后者精度差，性能欠佳，光源使用壽命不長；但卻以極低的價格深受客戶歡迎。國產與進口粒子計數器價格差異較大，產品性能相距較遠；當然，目前國產也有幾款產品的性能可以和進口產品相競爭。價格優勢，及時的售后服務和優惠的檢定費用是國產粒子計數器的優越性，爭對同類產品，還是選擇國產粒子計數器比較實際。
十二、購買塵埃粒子計數器精度選擇
塵埃粒子計數器主要是通過對環境中塵埃粒子的粒徑及其分布來判別其潔凈程度。通常潔凈等級在100級~100000級的潔凈室中，選用精度為0.5um的塵埃粒子計數器就能滿足要求。當然，在資金允許的情況下，可以選用0.3um甚至以下的塵埃粒子計數器。用戶在購買塵埃粒子計數器時宜按自己的需求購買，以避免不必要的浪費。
在激光塵埃粒子計數器的選購上，品種繁多，方便了選擇，同時也增加了難度。一般地說，高精度大流量激光塵埃粒子計數器技術含量更高，而普通的臺式激光粒子計數器就不好評述了。激光塵埃粒子計數器內的關鍵器件和信號處理系統更是鑒定激光塵埃粒子計數器優劣的關鍵。液晶顯示比數碼管顯示技術更上一層樓，進口器件工作噪音很小，傳感器精度高壽命長，信號處理系統[Cutting-edge科學，電路集成度高，“抗盜版”能力超強。好的儀器，[outstanding的廠家，激光塵埃粒子計數器都會附帶溯源資料。
