旋片式真空泵簡稱旋片泵，主要分為無油旋片泵、單級旋片泵、雙級旋片泵，下面將為您詳細介紹旋片泵。

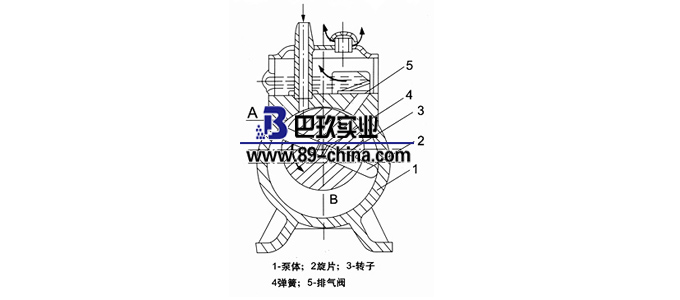

旋片泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成。其結構是利用偏心地裝在定子腔內的轉子（轉子的外圓與定子的內表面相切兩者之間的間隙非常?。┖娃D(zhuǎn)子槽內滑動的借助彈簧張力和離心力緊貼在定子內壁的兩塊旋片，當轉子旋轉時，始終沿定子的內壁滑動。
1.體積小、重量輕、噪音低。
2.設有氣鎮閥，可抽除少量水蒸氣；在環境溫度五攝氏度到四十?dāng)z氏度范圍內，進氣口壓強小于1.3X103帕的條件下允許長期連續運轉，被抽氣體相對濕度大于百分之九十時，應開氣鎮閥。
3.設有自動防返油止回閥，啟動方便。
4.進氣口連續暢通大氣運轉不得超過一分種。
5.不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，有爆炸性的，有毒的氣體。
1.轉子
轉子以一定的偏心距裝在泵體內并與泵體內表面的固定面靠近，在轉子槽內裝有兩個（或兩個以上）旋片，當轉子旋轉時旋片能沿其徑向槽往復滑動且與泵體內壁始終接觸，此時旋片隨轉子一起旋轉，可將泵腔分成幾個可變?nèi)莘e。
轉子是旋片泵的核心部件，轉子結構有三種形式：整體式、壓套式和轉子盤式。其中，整體式結構加工件和裝配量少，但旋片槽加工較困難，難以達到高精度，較適于大泵;壓套式結構，兩半轉子中間用襯塊保證旋片槽寬度，加工精度要求高，裝配復雜;轉子盤式結構，兩半轉子盤用螺釘和錐銷緊固后，兩轉子體之間形成旋片槽，這種結構零件多，加工裝配量大，有較高的加工精度。
2.旋片
旋片與泵體之間構成了泵的工作容積，旋片是鑲嵌在轉子的徑向槽里，可以自由滑動，當電機帶動轉子轉動時，旋片在離心力和旋片底部彈簧力的雙重作用下向外伸出，其頂部緊貼在泵體內表面上。因此，旋片要有一定的強度和耐磨性。
旋片材料一般采用鑄鐵、石墨、高分子復合材料等，直聯泵多采用高分子復合材料做旋片。
3.泵體
泵體是旋片式真空泵的主體，其結構有三種形式，即整體式、中壁壓入式和組合式。其中，整體式結構要求加工精度高，高低真空級兩腔同心度不易保證;中壁壓入式結構高低真空腔為一整體，中壁有壓力機壓入或經冷卻后裝入兩種方式，其結構簡單、加工和裝配量小，但中壁尺寸公差要求嚴格;組合式結構各零件易于加工，廢品率低、互換性好，適于大批量生產，但加工面多，要求精度高。為保證泵腔內以及泵軸頭密封處的潤滑，泵體上開有專用的油路。
4.排氣閥
排氣閥是旋片泵主要易損件之一，將影響泵的抽氣性能并產生噪聲。排氣閥有兩種形式：一種是用橡膠墊做閥片;另一種是用布質酚醛層壓板或彈簧鋼片做閥片。排氣閥必須浸在泵油中。在排氣過程中，壓縮氣體推開排氣閥片，穿過泵油后排出，泵油起到密封作用。在雙級泵中，當高真空級腔與低真空級腔不等時，需要在兩級之間設置輔助排氣閥。輔助排氣閥的作用是在入口壓力較高、經高真空級腔壓縮的氣體已經達到排氣壓力時，輔助排氣閥打開，部分氣體由輔助排氣閥排出，部分氣體被低真空級腔抽走。隨著泵入口壓力的降低，輔助排氣閥排氣量逐漸減小，直至[much]后關閉。
1、泵應安裝在水平而結實堅固的場所，泵四周應有充分的余地，以便于定期對泵的檢查、維護、保養等。
2、泵底座下應保持地基水平，底座四角處建議墊減震橡皮或用螺栓澆制安裝，以確保泵運轉平穩，振動小。
3、泵與系統的連接管道應密封可靠，對小泵可采用金屬管路連接密封墊采用耐油橡膠，管道管徑不得小于泵吸氣口徑，且要求管路短而少彎頭。
4、在連接管路中，用戶可在泵進氣口上方安裝閥門及真空計，隨時可檢查泵的極限壓力以確保不影響正常工作。
1.查看油位。油位應在油標中心以上，油位過低，對排氣閥不能密封，影響真空度。油位過高，會引起啟動時噴油。運轉前，將電機轉向校正后再起動以免噴油。運轉時，油位略有升高，屬正常現象。油量不足時，從加油孔加入真空泵油。油需經過濾，以免雜物進入堵塞油孔。按說明書推薦選用真空泵油。注意酯類真空泵油不可與礦物油型真空泵油和其他油類混用，必須嚴格清洗后才能換入酯類真空泵油。
2.泵口如裝接帶充氣的電磁閥，一般應橫裝，并與泵同時動作。
3.開始起動時，應先點動起動按鈕一、二次，觀察在運轉中有無異常聲響及特 殊的震動，并使泵腔內的油壓至油箱內，然后再正式起動運轉。
4.環境溫度較高時，油溫升高，粘度下降，飽和蒸汽壓增大，會引起極限真空 度下降，應加強通風散熱。
5.檢查泵的極限真空，應采用壓縮式水銀真空計，真空計應與泵口直接接通， 運轉30 分鐘內，將達到極限真空。
6.停泵前應先關閉吸氣口處閥門，與真空系統隔絕，然后停泵。
7.帶有氣鎮閥的泵如在抽吸氣體中含有較多的可凝性蒸汽時，要打開氣鎮閥。
1.按電動機標牌規定連接電源，并接地線和安裝合適規格的熔斷器及熱繼電器。
2.泵通電試運轉前，理想地取下電機皮帶，確認泵轉向符合規定方向方可投入使用，以防泵反轉噴油。
3.對于有冷卻水的泵，按規定接通冷卻水。
4.如泵口安裝電磁閥時，閥與泵應同時動作。
5.當泵排出氣體影響工作環境時，可在排氣口裝接管道引離或裝接油霧過濾器。
1.旋片泵出現噪音
處理方法：1.敲缸，泵運轉時發出不規律的響聲，似金屬敲打金屬的聲音。這是旋片在擊打泵體發出的聲音。這種情況主要是配對旋片間的彈簧斷或者是收縮或彈出失效造成的。解決之道：打開泵檢查旋片彈簧是否損壞。更換好的彈簧。
2.排氣閥片噪音，主要是泵的排氣閥片破損。解決之道：更換好的排氣閥片。
2.旋片泵在運轉中排氣口冒煙或者噴油
處理方法：1.冒煙，如果是泵剛剛開始運轉有冒煙的現象，屬于正常，如果長時間在冒煙就是不正常了。解決之道：冒煙說明泵的進氣口外，包括管道、閥門、容器有修理的情況。檢漏以后處理了，冒煙會結束。渦街流量計
2.噴油，說明進氣口外有大量的漏點，甚至是進氣口暴露大氣。解決之道：封住泵的進氣口使泵運轉，如果不噴油的話，說明有漏點;排氣閥片損壞，檢查排氣閥片是否損壞，更換壞的排氣閥片。
1.良好的熱氧化安定性：真空泵不斷向高速度發展，由于滑片和泵體的高速摩擦使油溫升高，油品很容易氧化分解，尤其擴散泵往往處于很高的溫度環境下工作，使系統內蒸氣壓升高，真空度降低，因此要求真空泵油具有良好的熱氧化安定性。
2.極低的蒸氣壓：這是真空泵油的[much]重要的性能，由于旋片真空泵要求真空度很高，一般用石蠟基窄餾分潤滑油。
3.合適的粘度和良好的粘溫特性：真空泵腔內容積不斷變化而形成排氣作用，要求潤滑油應具有合適的粘度和粘溫特性。
排氣閥是旋片泵主要易損件之一，將影響泵的抽氣性能并產生噪聲。排氣閥有兩種形式:一種是用橡膠墊做閥片，另一種是用布質酚醛層壓板或彈簧鋼片做閥片，排氣閥必須浸在泵油中在排氣過程中，壓縮氣體推開排氣閥片。穿過泵油后排出。泵油起到密封作用。
旋片在泵運轉過程中始終與泵腔內壁接觸，因此旋片要有一定的強度和耐磨性。旋片材料一般采用鑄鐵、石墨、高分子復合材料等，直聯泵多采用高分子復合材料做旋片。
