超低溫冰箱專題講解
目錄：
為了方便廣大用戶能夠更好的查閱關于超低溫冰箱的資料，上海巴玖工程師特意為大家整理了超低溫冰箱的常見問題，希望能夠?qū)δ兴鶐椭?/span>
1.-60度超低溫冰箱。適用于：金槍魚的保存、電子器件、特殊材料的低溫試驗及保存血漿、生物材料、疫苗、試劑等
2.-86度超低溫冰箱。適用于：生物制品、化學試劑、血漿、疫苗、菌種、生物樣本等低溫保存。
3.-105度至-150度超低溫冰箱。適用于：科研院所、金屬處理、生物工程、血站、醫院、衛生防疫系統、高校實驗室、軍工企業等。
1.超低溫冰箱可廣泛應用于生物研究、臨床、醫藥和工業等領域。它一般有臥式和立式兩種箱體。內箱體一般分為多個承物層，每層均設計有可獨立開關的內門。外箱體一般由五塊冷軋鋼板相互直接拼接而成。箱體內外各有60mm和80mm的聚亞氨脂泡沫材料構成。自動調溫器為鉑電阻敏感器，用于對溫度的[accurate控制。制冷劑現在一般采用環保型制冷劑，以達到環保要求。

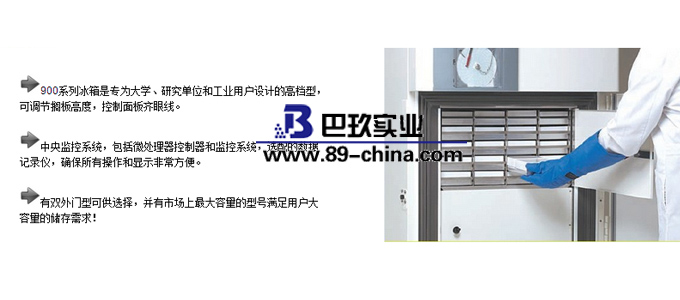

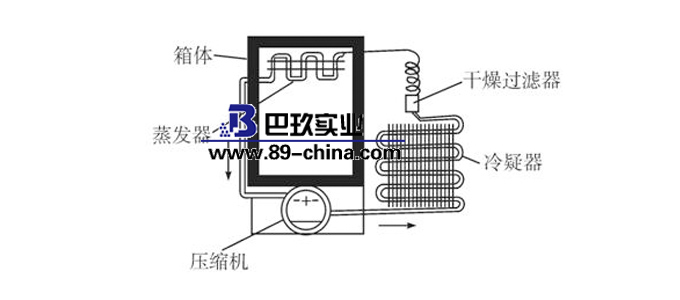

2.超低溫冰箱的制冷系統基本采用復疊式制冷的工作原理，選用兩臺全封閉壓縮機作為高、低溫級壓縮機使用。低溫級蒸發器的紫銅管以盤管形式直接盤附于內箱體外側，并用導熱膠泥填堵于盤管與箱壁之間的縫隙中，以增加熱交換效果。冷凝蒸發器為殼管式結構，內部為四管螺紋型紫銅管，采用逆流式熱交換方式。
3.低溫級系統中還加配有氣熱交換器，可使從蒸發器出來的低壓氣體同進進冷凝蒸發器前的高壓氣體進行熱交換，這樣不但減少了冷凝蒸發器的熱負荷，而且充分利用了熱量。過濾器多采用除蠟型過濾器，其目的是有效往除冷凍油中的石蠟，以降低系統“油堵”的可能性。
1.人性化設計：安全門鎖，防止隨意開啟；旋轉助力把手，開啟輕便（臥式為門體平衡鉸鏈）；可調節層架式結構，便于物品存放；內外雙層門設計，鎖住冷氣，保溫效果好。
2.前沿的制冷科技：采用由中國科學院理化所發明的完全環保制冷工質，該成果通過五位著名院士所組成的鑒定。（中國發明科技智慧號：ZL03121423.1）；采用擁有中國自主知識產權的獨特制冷回路和單級油潤滑壓縮機制冷技術（中國發明科技智慧號：ZL00136709.9、ZL03121465.7）；采用特有的二次發泡技術，有效防止隔熱層的低溫破壞，達到國際力爭上游的保溫效果；150mm超厚保溫層，保溫效果好；國際[famous brand高效壓縮機；德國Ebm國際[famous brand風扇電機。
3.尖端的控制技術：高精度電腦溫度控制系統，鉑電阻傳感器；箱體內溫度在－10℃~－65℃范圍內自由設定；數碼溫度顯示，運行狀態一目了然；鍵盤鎖定和密碼保護功能，防止隨意調整運行參數；完善的聲光報警系統（高溫、低溫、低電池、開門、過濾網堵塞、系統故障），確保箱內物品存放安全；可選配溫度記錄儀、后備電池、警燈、電壓補償、遠程通訊集中監控系統、EPS應急電源。
|
型號 |
總有效容積 |
儲藏溫度 |
輸出功率(W) |
外型尺寸 |
氣候類型 |
制冷方式 |
重量 |
|
DW-GW138 |
138 |
-10℃~-65℃ |
800 |
890*1320*1009 |
N |
直冷 |
215 |
|
DW-GW328 |
328 |
1500 |
890*2005*1009 |
260 |
|||
|
DW-GL100 |
100 |
|
|
|
|||
|
DW-GL218 |
218 |
1000 |
940*840*1552 |
225 |
|||
|
DW-GL328 |
328 |
1500 |
940*840*1999 |
320 |
|||
|
DW-GL388 |
388 |
|
|
|
|||
|
DW-GL538 |
538 |
2000 |
940*840*1999 |
320 |
1.級的制冷劑為R-12(23．Ooz，28．349 523g)，設計壓力高壓為400ppsi(1ppsi＝6．894 76X10‘Pa)，低壓為90ppsi。
2.第二級制冷的冷凝器和級制冷的蒸發器是放在一起的；第二級的制冷劑為R-503(8．50z)和R-290(0．70z)的混合體，設計的高低壓均為300ppsi。感溫探頭為熱敏電阻，根據阻值的大小(即溫度的高低)在面板上顯示不同的溫度。
1.接通電源時，當面板顯示溫度比設定的溫度高時，級壓縮機首先啟動，級制冷系統開始工作，使得第二級制冷系統的冷凝器溫度下降，即第二級的制冷劑溫度下降，經幾分鐘的延時后，第二級制冷系統也開始工作，它的蒸發器在冰箱內壁，這可使冰箱內部溫度下降很多，它的冷凝器放出的熱量全部由級制冷系統的蒸發器吸收，級冷凝器放出的熱量則散人空氣中。
2.當冰箱內部溫度達到設定溫度后，感溫探頭電阻把信息傳出，控制繼電器失電斷開，兩級制冷系統全部停止工作。當超低溫冰箱內溫度再次升高，超出設定的溫度時，超低溫冰箱再次重復上述運作過程，從而使冰箱內溫度始終保持在設定的溫度左右。
為保證較高的均勻度指標，試驗箱設有內部循環送風系統及專用風道。工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置。采用多臺風機使箱內空氣循環，當風機運行時，將工作室中空氣從下部吸入風道內，經加熱/制冷后從均勻地吹出，在工作室中與試品交換后的空氣再被吸入風道內，反復循環，從而達到溫度設定要求。
1.隔熱層的作用是防止熱量傳入被冷卻的空間。其應具有的主要特性是：導熱系數小、容重小、耐低溫性好。由于聚氨酯(PU)泡沫塑料不僅隔熱性能優良，而且重量輕、抗壓和粘接強度較好、便于形成整體的支承和隔熱結構，普通冰箱等一般隔熱結構均采用PU泡沫塑料作為隔熱材料。然而，PU泡沫塑料中所用發泡劑的標準蒸發溫度均較高，如常用發泡劑環戊烷和R114，ts分別為49.25℃和3.85℃，在-80℃以下的飽和蒸氣壓均非常低。當溫度在-80～-90℃時，會產生冷縮。
2.為了避免冷縮，首先對低溫容器的隔熱在結構上進行改進。隔熱結構由雙層隔熱材料組成，如圖1所示。對于工作溫度高于冷縮溫度的外部，用PU泡沫塑料作為隔熱材料；工作溫度低于冷縮溫度的內部，以耐低溫隔熱材料為隔熱材料。
1.超低溫冰箱必須靜置冷柜至少24小時以上才能通電。
2.空箱不放入物品，通電開機，分階段使冷柜先降溫至﹣40度，正常開停后再降到﹣60度，正常開停8小時后再調到﹣80度，觀察冷柜有正常開停24小時以上。證明冷柜性能正常。
3.按操作2確認冷柜正常后，可以向冷柜內存放物品。原則上應存放﹣60度的物品，不超過1/3箱體容量。如果存放的物品溫度高于﹣60度，應將冷柜溫度設置在高于存放物品的溫度3度左右(即，如果物品溫度為20度，則將低溫柜溫度設定在23度)，保證冷柜停機，并有正常開停8個小時以上。
4.禁止：所以低溫保存箱均為保存設備，嚴禁一次性放入過多相對太熱的物品，會造成壓縮機長時間不停機，溫度不下降且很容易燒毀壓縮機。物品一定要分批放入，分階梯溫度降溫，直至所需要的低溫。
1.應經常檢查超低溫冰箱外門的封閉膠條。
2.落地四腳平穩，水平。
3.當有斷電提示時，按下停止鳴叫按鈕。
4.一般制冷溫度設置在60℃
5.供電電壓220v(AC)要穩定，供電電流要保證至少在15A(AC)以上。
6.注意散熱對冰箱非常重要，要保持室內通風和良好的散熱環境,環境溫度不能超過30C.
7.夏天把設定溫度調到-70℃，注意平時設定也不要太低。
8.存取樣品時門開得不要過大，存取時間盡量要短。
9.注意經常要存取的樣品請放在上面二層，需要長期保存不經常存取的樣品請放在下面二層，這樣可保證開門時冷氣不過度損耗，溫度不會上升太快。
10.注意過濾網每個月必須清洗一次(先用吸塵器吸一下，吸好后用水沖洗，[much]后晾干復位)，內部冷凝器必須每二個月用吸塵器吸一下上面的灰塵。
11.不要在門上鎖的情況下用力去開門，避免門鎖被撞壞。
12.要除霜只能切斷冰箱電源并且把門打開，當冰和霜開始融化時必須在冰箱內每一層放上干凈和易吸水的布把水吸收且擦干凈(注意水會很多)。
每月對超低溫冰箱進行清潔，用干布清除冰箱內外部和配件上的少量塵埃，如果冰箱太臟則使用中性洗滌劑，清洗后再用純凈水徹底沖洗。但不可在冰箱內部和上部沖水，否則會損壞絕緣材料并導致故障。壓縮機和其他機械部分不需要使用潤滑油。清潔壓縮機后部的電扇務必小心。清潔完畢后進行安全檢查，確保冰箱插頭插好，不要虛接；確保插頭沒有異常熱度；確保冰箱背部的電源電線和分配電線沒有破裂和刻痕。
1.箱內溫度未達到設定溫度就已經停止工作
排除方法：雖然箱內未達到設定溫度，但是面板顯示溫度卻已經達到設定溫度。這是由于測溫度的熱敏電阻損壞，需要更換配件。若沒有原廠配件，可重新安裝一套溫度控制系統，即可消除故障。
2.接通電源后，總電源的空氣開關自動斷開
排除方法：檢查級制冷系統的壓縮機是否損壞，若損壞則會造成短路，引起電源保護。可更換配件，若沒有原廠配件，可經測算更換相當功率的冰箱壓縮機，將管道焊接好，經過加壓檢查完管道氣密性后抽真空并加入R-12氟利昂23.00z，再開機檢測是否正常。該故障一般是因為電源不穩定造成的，因為級先啟動，故損壞通常都在級，這種情況下，一般只要加裝延時穩壓電源，就不會再出現該故障。
3.冰箱制冷效果降低，人觸摸箱體金屬部分有電擊感覺
排除方法：用萬用表測量冰箱漏電情況，采用分段法檢查。在給高溫級壓縮機單獨通電運行時，檢查是否是由于該壓縮機漏電引起整個箱體帶電。靜態檢測壓縮機接線柱，注意觀察電動機繞組內引線插頭部分，若與機殼有打火痕跡，表明該處漏電。
采用把接線柱部分連同周圍一部分殼體一起更換的方法，裝上機體后通電使其運轉，檢查有無漏電現象，等壓縮機各項指標正常后，裝回低溫冰箱底座上，連接管道，檢漏、抽空、充注適量制冷劑使冰箱恢復正常運行。
4.冰箱冷卻不充分
檢查蒸發器表面是否有冰霜，冰箱門是否開關過頻，冰箱背部是否接觸墻面，是否放人過多物品。
5.冰箱噪音過大
檢查底板是否堅固，冰箱是否穩固，如不穩，調好活動螺絲以使四角穩固地支撐在底板上，是否有物件接觸到冰箱背部。
賽默飛世爾超低溫冰箱特性
1.不斷研制箱體設計+超薄真空絕熱板技術：與前一代冰箱相比，增加了內部容積。若使用 1mL CryoBank凍存管，相同占地面積型號的容積較之前超出高達 76%！*
2.新型制冷系統：高效壓縮機具有優越的性能和可靠性。釬焊板式熱交換器具有更高效的傳熱性能。感應釬焊接頭可減少制冷劑泄漏風險，提高可靠性。
3.輕松交換數據：使用USB 端口下載冰箱溫度和事件日志數據，或?qū)⒃O(shè)置信息從一個冰箱復制至另一個冰箱。
4.單手操作門把手：易于使用、與掛鎖兼容，且符合人體工程學的門把手（可選配密碼感應門禁卡）。
5.更多樣品、更少占地面積：五種容量可供選擇，以便在低至化占用空間的同時，髙至限度地提高樣品儲存容量。
6.制冷模式選擇：對于溫控性能要求極高的客戶，我們的高性能模式可提供[much]嚴格的溫度均勻性和峰值變化。** 對于大多數應用而言，節能模式可提供極佳的溫度控制，與高性能模式相比可節省高達15% 的能耗。
7.樣本儲存容量：五種尺寸可供選擇，適合任何大小的實驗室，且具備[tallest密度儲存能力。
8.高科技結構：真空絕熱板與環保、水壓泡沫絕熱材料相結合，以增加儲存容量。
9.不斷研制全觸摸屏用戶界面：監控冰箱的運行情況，并可訪問詳細的事件日志；查看冰箱運行情況，您可點擊主屏幕上的心形圖標 ，以便查看冰箱溫度及報警情況，同時還可訪問設置和運行參數。
10.內置 USB 端口：獲取記錄，輕松將當前事件日志報告下載至便攜式硬盤。
11.卓越的BTU（英國熱量單位）儲冷能力：提供門開啟后快速溫度恢復時間，以保護樣品完整性免受損壞。
12.電力管理系統：保護設備免受大范圍電壓波動的損害，且易于通過觸摸屏顯示進行訪問。
13.遠程報警接口：4-20 毫安輸出與外部報警和監控系統兼容。
14.兩個1 英寸 (25mm) 檢修口：可連接外部探頭或儀器。
15.內置數據存儲：機載計算機[much]多可存儲 15 年以來的溫度和事件數據。
16.易于拆卸的可清洗過濾器：保護冷凝器免沾灰塵，提高制冷性能，降低樣品風險。
17.新型高強度不銹鋼擱架：[much]多可承載278磅重的樣品（根據具體冰箱型號）。
18.新型加熱外門密封圈： 加熱密封圈提供四個安全接觸點和七個保護區，以髙至化保持冰箱溫度，防止結霜。
19.新型保溫內門：五扇聚苯乙烯絕熱內門有助于保持冰箱溫度（打開冰箱時），標配嵌入式磁鐵門閂。
日本松下超低溫冰箱特性
1.采用環保專用混合制冷劑。
3.微電腦溫度控制可創造[accurate穩定的超低溫環境。
4.環保高效的無氟硬質亞胺脂原位發泡隔熱材料保護珍貴樣品的各種報警及安全裝置溫度范圍。
5.帶數字溫度顯示的微電腦溫度控制系統，高精度的鉑電阻傳感器，視聽報警系統，聚亞胺酯原位整體發泡隔熱層及易于開關的鉸鏈門。
6.從經濟型臥式醫用低溫箱到大容積醫用低溫箱，尺寸齊全，符合不同用戶的使用需求。
