色差儀知識庫
目錄：
色差儀的應用是非常廣泛的，主要可應用于印刷、塑膠、油漆油墨、紡織服裝等行業的顏色管理領域，下面將為您詳細介紹色差儀。

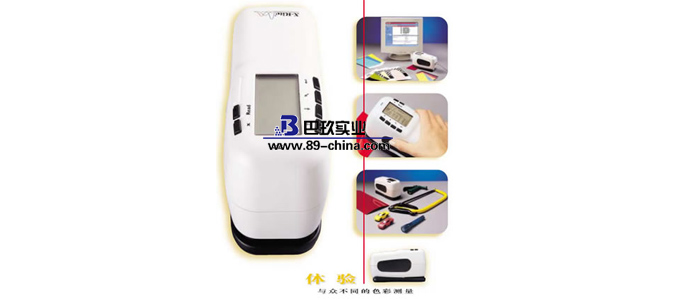

1.便攜式色差儀：又稱便攜式分光測色儀，能直接讀取數據外，還能連電腦，帶軟件。體積較小，便于攜帶，精度較高，價格適中。
2.手持式色差儀：又稱色彩色差計，能直接讀取數據，不能連電腦，不帶軟件。使用方便、價格[cheapest，但精度較低。在顏色管理的一般領域使用廣泛。

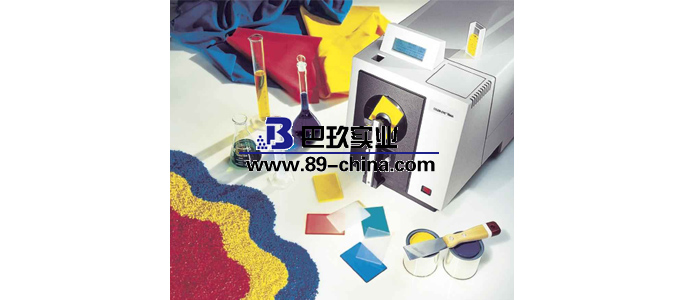

3.臺式色差儀：又稱臺式分光測色配色儀，有讀數窗口，連電腦時使用測色、配色軟件，具有高精度的測色和配色功能，體積較大，性能穩定，價格較高。
1.產品顏色質量控制
在企業的實際生產中，批量的生產可能出現顏色偏差，為把產品顏色的偏差控制在一定的可接受的范圍，產線須使用色差儀進行顏色質量檢測，以監控產品的顏色偏向，當出現顏色偏差超出可接受范圍時，對生產工藝進行調整以保證產品的顏色質量。
2.輔助油漆、噴涂、油墨等的配色
當企業接收到客戶的標準樣品時，需要調配出與標準樣品一直的顏色，這個過程需要反復打樣制作試樣，在沒有儀器測量標準樣品與試樣的色差時，基本靠人眼判斷試樣與標準樣品的顏色差別。由于人眼的主觀因素，造成打樣周期長、打樣成本高、顏色[accuracy]性低、顏色差別難以數據等問題。
使用色差儀可快速測量標準樣品與試樣的色差，給出[accuracy]的量化數據，快速、方便、降低人眼觀測的不確定性。在色差儀的測量數據中，能顯示試樣相對于標準樣品的色彩偏向，因此，能根據色差儀測量數據輔助修正顏色配方，縮短打樣周期。
3.顏色傳遞
國際、國家顏色都是以理想黑白板作為基準，而不是以儀器作為標準，因此，在客戶聽過色卡或者標準樣品的情況下，使用色差儀進行輔助配色及顏色質量控制，便能[accurate的實現顏色再現，確保顏色的[accuracy]傳遞。
自動比較樣板與被檢品之間的顏色差異，輸出 L、a、b三組數據和比色后的△E、△L、△a、△ b四組色差數據。
△ E總色差的大小
△ L大表示偏白，△L小表示偏黑
△ a大表示偏紅，△a小表示偏綠
△ b大表示偏黃，△b小表示偏藍
1.同時顯示顏色（45/0或積分球）和60度光澤。
2.符合國際標準，光澤測量由DIN標準。
3.對顏色和光澤設定允差可在生產中快速判定合格/不合格。
4.d/8光路含光澤;測量孔徑:11mm；光源保用10年，穩定性，儀器間差極佳，3個月才需校準一次，重復性：0.01dE。
6.獨具同色異譜指數，光譜范圍：400 nm-700nm，輸出反射光譜：10nm.QC軟件，帶60度光澤。
1.光譜范圍：400～700nm
2.光譜間隔：20nm
3.重復性：0.01ΔE＊，1σ1
4.儀器間重復性：0.2ΔE＊，1σ2
5.顏色系統：CIELab/Ch；Lab（h）；YXZ；Yxy；RxRyRz
6.色差：ΔE＊；ΔE （h）；ΔE FMC2；ΔE 94；ΔE CMC；單項差
7.指數：YIE313；YID1925；WIE313；CIE；Berger；著色力；遮蓋力；同色異譜
8.照明光源：A；C；D50；D55；D65；F2；F6；F7；F8；F10；F11
9.觀察器角度：2度；10度
10.電源：4節AA電池

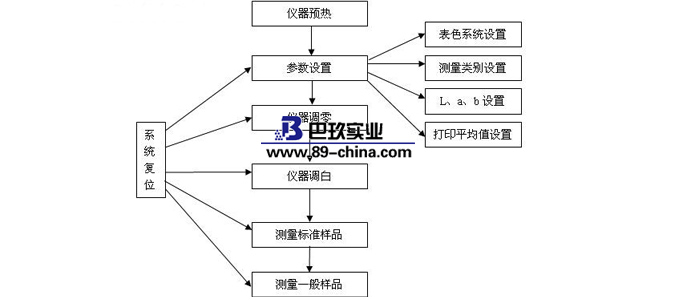

1、取下鏡頭保護蓋。
2、打開電源POWER至ON開的位置。
3、按一下樣品目標鍵TARGET，此時顯示Target L a b。
4、將鏡頭口對正樣品的被測部位，按一下錄入工作鍵，等“嘀”的一聲響后才能移開鏡頭，此時顯示該樣品的值：Target L **.* a +-**.* b +-**.*。
5、再將鏡頭對準需檢測物品的被測部位，重復第4點的測試工作，此時顯示該被檢物品與樣品的色差值：dL **.* da +-**.* db +-**.*。
6、根據前面所述的工作原理，由dL、da、db判斷兩者之間的色差大小和偏色方向。
7、重復第6、7點可以重復檢測其他被檢物品與第4點樣品的顏色差異。
8、若要重新取樣，需按一下TARGET，在由4點開始即可。
9 、測試完后，蓋好鏡頭保護蓋，關閉電源。
1.整體產品的配套性
專業的色差儀器生產商除提供不同系列的測色儀外，更會提供多種配套產品，如品控軟件、顏色數據庫管理模塊，客戶管理模塊，顏色標準數據管理模塊等，在硬件上，還有用于特殊樣品測量的附件共選擇。這些配套產品可以使測色儀在品質檢測、管理及生產中的功能發揮得更完善。即使某些功能目前暫時不需要，但從長遠考慮，一旦系統升級，只需添加配套產品即可，而不需受測色儀本身的制約。
用戶界面的友好性
用戶操作界面的設計也是體現測色儀性能的重要指標之一。好的測色儀界面友好清晰，功能全面。目前市場上[centre的測色儀是進口產品，內置多種語言選擇。
1.初始化以后，當用戶使用此色差儀器時，必須執行零位校正。當色差儀的測量條件改變了以后有時也要執行零位校正。每當零位校正完成后，即使電源關掉，零位校正數據也將被保存。這樣，就沒有必要在每次打開電源時進行零位校正了。
2.色差儀的零位校正數據可以自動補償由于測量頭內的光線漂移（也就是光線的產生取決于光線系統的閃光特性）而帶來的不良效果。因為由于沉積在色差儀光線系統里的灰土、溫度、重復操作、震動和碰撞對色差儀器的影響，而導致光線漂移的數量會變化。在此情況下，推薦階段性地對色差儀使用零位校正。
3.如果此色差儀器長時間不使用，零位校正數據可能會丟失。如果數據丟失，必須重新零位校正。在零位校正之前，色差儀的M/I+E、M/SCI、M/SCE、S/I+E、S/SCI和S/SCE 選擇所需的“MASK/GLOSS”設置。如果選擇M/***，色差儀器上也要設為MAV。如果選擇S/***，儀器上也要設為SAV。對于MAV，調節棱鏡位置調節桿開關并且目標罩換成MAV。對于SAV，調節棱鏡位置調節桿開關并且目標罩換成SAV。如果棱鏡位置和<FILE>中設置得不一樣，會出現棱鏡位置的錯誤，如果目標罩不匹配的話，校正時也會出錯。
1.色差儀的觀測方式
有技術的廠家可以看色差儀是D/8積分球式還是0/45度。前者的性能更好，能夠用于檢測各種產品的表面，后者則只能用于檢測表面平衡的產品，而且還無法和電腦搭配用于配色。
2.看色差儀的功能
色差儀要具備多種功能用途，不僅能進行檢測，還能夠具備很好的數據處理能力，理想地能夠和電腦進行連接，配備有相應的數據管理軟件，才能夠為企業的色差提供[tallest效的分析當然了色差儀也不是功能越多越好，更重要的是看其性能的好壞，有的廠家可能不需要。
3.色差儀是不是分光式
色差儀分為很多種類型，其中分光式是較為[Cutting-edge的一種，目前也是很多研發機構重點發展的一項產品，相比于傳統的色差儀，它的精度要更高一些，能夠檢查出各個顏色的反射曲線，并且提供各種光源，這是普通色差儀所不具備的。
4.色差儀的組成部分
色差儀要想能夠滿足企業生產的需要，往往需要具備幾個非常重要的部分：光源、積分球和光柵以及光電檢測器等，理想地要有2個光柵和2個光電檢測器，測試精度更高。對于積分球，質量好的往往能使用5年以上，而有的2年就有顏色變化了。
故障一：測量結果似乎異常
原因及處理方法：
①.色差儀是否正確放置于樣品表面，即測量光圈平貼表面，分光測色計垂直于表面，將分光色差儀面對試樣表面正確放置。
②.分光色差儀是否正確放置于樣品表面，即測量光圈平貼表面，分光色差儀垂直于表面？
將分光色差儀面對試樣表面正確放置。
③.是否正確執行零位校準
故障二：即使測量同一樣品，測量值也相差很大
原因及處理方法：
①.分光色差儀是否正確放置于樣品表面，即測量光圈平貼表面，分光色差儀垂直于表面？
將分光色差儀面對試樣表面正確放置。
②.了解色差儀是否移動過。
故障三：顯示屏中無顯示
原因及處理方法：
①.電池是否安裝正確，或AC適配器是否已正確連接到色差儀和AC 墻壁插座。
檢查色差儀的額所有供電系統的連接問題，包括色差儀的電池（鋰電池也好。AA電池也還都要檢查）、AC適配器以及電源插座的連接性。一定要正確安裝色差儀的電池或正確連接AC適配器。
②.顯示對比度調節是否正確再調節色差儀的對比度、亮度、色度調節鍵直到合適為止。
故障四：CHARGE指示燈不亮
原因及處理方法：
①.電池是否安裝正確，或AC 適配器是否已正確連接到分光測色計和AC 墻壁插座？
同樣檢測色差儀的所有供電系統，正確安裝電池或正確連接AC 適配器。
②.測試是否色差儀的電量已耗盡，如是應及時充電，AA電池應更換新電池。
故障五：輸入命令未正確接收
查看是否以小寫字符輸入命令，應使用大寫字母輸入命令。
1.如要與色差儀進行通訊，但色差儀的電源電壓較低，SpectraMagic NX就可能會在等待色差儀的響應是暫停操作。此時，請關閉色差儀。當出現對話框并提示“儀器無響應”時，請單擊“確定”。然后更新電池或鏈接AC適配器，接著再次選擇“鏈接”。
2.當使用帶電源控制、待機設置或類似系統的PC時，如果PC與色差儀連接后進入節電模式，再恢復到正常模式后有時會無法進行通訊。在這種情況下，請首先使用SpectraMagic NX軟件斷開色差儀，然后斷開電纜并重新連接，接著再次選擇“連接”。
3.事實證明不同的供電模式是對色差儀與色彩軟件的連接有影響的，所以在進行連接時這方面的細節也要注意，往往就是這些小細節影響我們的操作，而小細節正是操作人員不容易注意的地方，所以務必要注意電源問題。

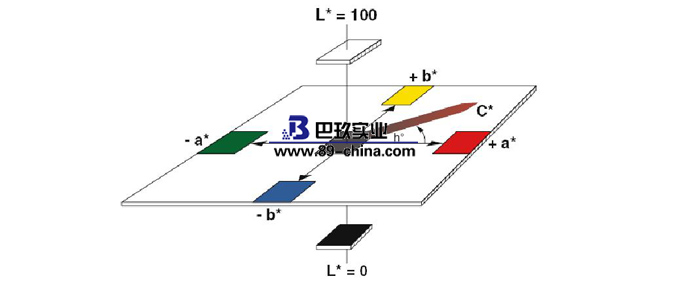

1.色差儀原理：廣泛用于塑膠及印刷等行業，主要根據CIE色空間的Lab，Lch原理，測量顯示出樣品與被測樣品的色差△E以及△Lab 相關分析方法 △E總色差的大小 △L+表示偏白，△L-表示偏黑 △a+表示偏紅，△a-表示偏綠 △b+表示偏黃，△b-表示偏藍 羅維朋比色計經常被錯誤地稱為色差儀。雖然這兩個測試儀器確實有很多共同點，即在基本功能方面。但實際上兩者是有著不同的工作原理。羅維朋比色計是用于執行比色分析法來確定，從顏色、在一個特定的反應試劑產量解決已知物質的數量。
2.比色計原理：當單色光通過厚度相同，而濃度很小的溶液時，根據朗伯—比爾定律，光被溶液吸收的程度，稱為吸收度，與溶液的濃度成正比，與溶液的厚度成正比，即A=εCL，式中：A為吸收度，C為溶液的濃度，L為溶液的厚度，ε為消光系數。由朗伯—比爾定律得，當一束單色光通過一溶液時，由于溶液吸收一部分光能，使光的強度減弱。若溶液的濃度(或厚度)不變，則溶液的厚度(濃度)愈大，光線強度的減弱也愈明顯常用的比色法有兩種：目視比色法和光電比色法，前者用眼睛觀察，后者用光電比色計測量,兩種方法都是以朗伯-比爾定律(見紫外-可見分光光度法)為基礎。
《色差儀知識庫》由上海巴玖整理，轉截請說明。
