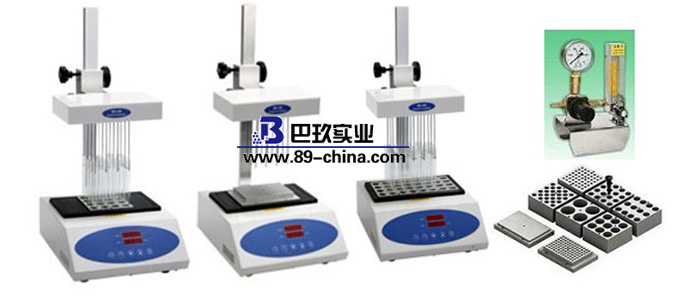

     氮吹儀是實驗室常見的設備之一，主要用于色譜、質譜等分析樣品的純化和制備。下面將為您詳細介紹氮吹儀的相關資料。

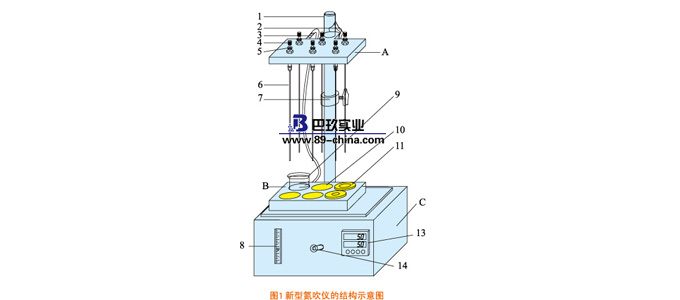

一、氮吹儀的組成及工作原理

1.組成：氮吹儀主要由氣體分配室、氣針、高度調節支架、氮?dú)饨涌?、高度微調部件、支柱、固定組件、機箱、襯套、加熱塊、樣品試管或試瓶等部件組成。

2.工作原理：加強周圍的空氣流動和溫度可以加快蒸發。氮?dú)馐且环N不活潑的氣體，能起到隔絕氧氣的作用，防止氧化。氮吹儀利用氮?dú)獾目焖倭鲃?dòng)打破液體上空的氣液平衡，從而使液體揮發速度加快；并通過干式加熱或水浴加熱方式升高溫度（目標物的沸點一般比溶劑的要高一些），從而達到了濃縮的目的。

二、氮吹儀的應用領域

制藥藥檢：如中藥制藥、藥物篩選

1.食品飲料：如牛奶、酒、啤酒等

2.農殘分析：如蔬菜、水果、谷物、植物組織

3.環境分析：如飲引用水、地下水和污染水水樣

4.生物分析：如激素分析、液相、氣相及質譜分析中的樣品制備

三、氮吹儀的主要特點

1.加熱器使樣品被快速有效地加熱至蒸發溫度，同時氣體由氣體腔經氣針吹至溶液表面,促進溶液快速。

2.氮?dú)獯祾邇x的每條吹掃針可獨立控制，可以單獨進行吹掃，不浪費氣體。

3.整個工作系統由可調節的氣體腔和加熱器組成。

4.氣針在氣腔的位置可被改變,使之適用不同的試管.標準氣針長度為150mm。

5.氣腔高度可根據溶劑液面高度調節,在濃縮有毒溶劑時,整個系統可置于通風柜中。

6.氮?dú)獯祾邇x有自動故障檢測及報警功能。

7.標準配備氣腔和專用可調節支架。

8.內置超溫保護裝置。

9.即時溫度顯示、時間遞減顯示。

10.氮吹儀可以一次性處理多個樣品，在多水平以及多因素的重復試驗中更可凸顯其優勢。

11.在實驗中操作者不需要長時間的維護，可節省人力。

12.實驗操作簡潔、靈活?？梢噪S時隨地調節濃縮的進程。

四、氮吹儀按照加熱方式分類

1.沙浴氮吹儀：圓形恒溫沙浴底座加熱，試管通過帶彈簧的試管夾和支撐盤來固定位置。適用于試管（直徑10~29mm)、錐形瓶、離心管,樣品容量1~50ml。國內技術不成熟，配件不好買，一般廠家不生產。

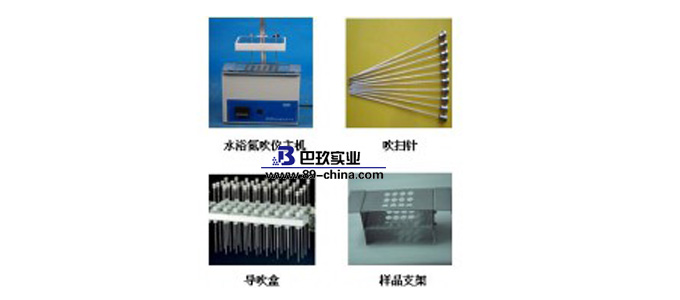

2.水浴氮吹儀：水浴鍋加熱，試管通過帶彈簧的試管夾和支撐盤來固定位置。一般是12位和24位的。適用于試管（直徑10~29mm)、錐形瓶、離心管,樣品容量1~50ml。

3.干浴氮吹儀：用金屬模塊加熱，一般為鋁模塊。模塊打孔，可以放試管和離心管，根據樣品量用試管的大小選購不同的模塊。

五、水浴氮吹儀與干浴氮吹儀的區別

1.加熱溫度范圍

①水浴氮吹儀的加熱溫度范圍為室溫到100度。

②干浴氮吹儀的加熱溫度范圍為室溫到150度。

2.熱模塊

①干浴氮吹儀是用金屬模塊加熱，一般為鋁模塊。

②水浴氮吹儀是水浴鍋加熱。

3.樣品冷卻

當特殊樣品不能加熱，反而需要冷卻時，水浴方式的水浴槽可以用做冰浴來使用。

4.適用范圍

對于極個別怕水的樣品，不能使用水浴氮吹儀，只能使用干熱式。

5.加熱特點

水浴加熱方式相比干熱方式，加熱更溫和，更均勻。

六、氮吹儀的安裝步驟

1.取出氮吹儀，擰下底部M10六角螺母，拆除包裝定位板，擰下底盤和Φ10彈簧墊。倒轉底盤三個支撐底角，擰緊。按M10六角螺母、Φ10彈簧墊和底盤順序，在中心桿上依次安裝三者課堂，并擰緊。將氮吹儀放置在水浴中或其它平面上。將氮吹儀放入恒溫水浴時，應將恒溫水浴的溫度傳感器（垂直向上）穿過底盤的溫度傳感器孔（大孔）位于其內。

2.連接輸氣管到流量計出口。

3.擰松蝶形旋鈕，提升氮吹儀到[tallest位，再擰緊蝶形旋鈕。

4.根據試管長度調節樣品定位架高度。

a.當試管長度在25-100mm之間時，用六角扳子擰松托盤中心環上的定位螺釘，升降托盤到合適高度，并注意將托盤上的縫隙與試管位置錯開，再擰緊定位螺釘。當試管長度小于25mm時，可將托盤上下顛倒，讓托盤中心環處于托盤下邊，再進行調整。在調整托盤時，如需反轉（即托盤中心環在下），可擰松蝶形旋鈕，取下中心套管，擰松托盤中心環頂絲，順套管取下反轉，必要時可取下套管底端或彈簧上端的定位滑環。

b.如果試管網校長度大于100mm，可將配氣盤調整到中心套管的第二位置點，即頂盤上移約35mm。即擰松定位螺釘，滑動配氣盤到上一小孔上，再擰緊定位螺釘。

c.調整樣品定位架（這一步需經常調節）：首先擰松定位架中心環上的定位螺釘，上升樣品定位架到所需高度，用定位螺釘固定。

5.針頭：KL512型氮吹儀標配9#×80mm不銹鋼平頭針頭，將不銹鋼針頭對準針閥管底部擰緊即可，注意不要安裝過緊，使用手的力量便可。

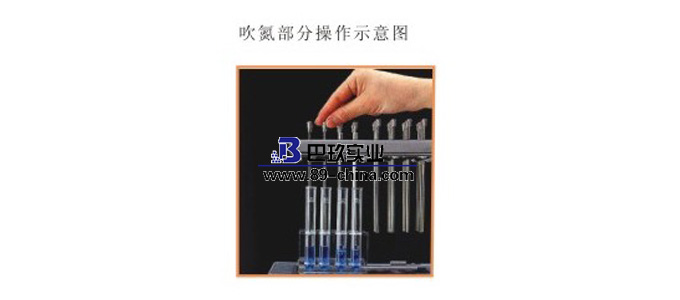

七、氮吹儀的使用方法

1.儀器安裝好后，底盤支撐在恒溫水浴內，先打開水浴電源，再設定水浴穩定。此時水浴開始加熱。

2.提升氮吹儀，將需要蒸發濃縮的樣品分別安放在樣品定位架上，并由托盤托起，其中托盤和定位架高低可根據實驗樣品試管的大小調整。

3.再打開流量計針閥，氮?dú)饨?jīng)流量計和輸氣管到達配氣盤，配氣后送往各樣品位上方的針閥管。

4.然后，通過調節針閥管針閥，氮?dú)饨?jīng)針閥管和針頭吹向液體樣品試管，可通過調整鎖緊螺母可以上下滑動針閥管，調整針頭高度，以樣品表面吹起波紋，樣品又不濺起為好。

5.[much]后只需將氮吹儀放于水浴中，直到蒸發濃縮完成即可。

八、氮吹儀使用注意事項

1.氮吹儀在同樣環境條件下，加熱媒質的干濕、通風櫥內污染程度以及吹掃氣體的純度都將影響蒸發濃縮效果。

2.氮吹儀應當在通風櫥中使用, 以保證通風良好。

3.使用氮吹儀時, 應保護好手和眼睛。

4.不要使用酸性或堿性物質, 否則將會損毀氮吹儀。

5.加熱時不應移動氮吹儀, 以防燙傷。

6.調節時應盡量用手扶住通氣板，使其能平穩升降，也避免由于通氣板自身重力下降導致試管損壞，造成不必要得損失。

7.開始通入氮?dú)鈺r(shí)，應緩慢開啟閥門，使其壓力不超過壓力表量程，防止樣品濺起，造成損失和污染，也防止損壞壓力表。

8.不將氮吹儀用于燃點低于100℃的物質，像石油醚等的高易燃物質不應使用氮吹儀

9.為防止交叉污染，氮吹儀每次使用后，應及時清洗氣針管。

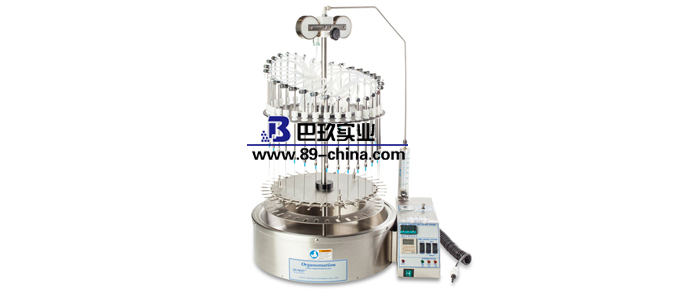

九、Organomation氮吹儀特點

1）提供多種型號：6位、12位、24位、34位、45位；

2）尺寸緊湊，占用[much]少通風櫥空間；

3）圓周型樣品支架可旋轉，操作者可從正面接觸樣品，操作方便；

4）可容納樣品試管尺寸范圍為直徑10-29mm、內裝液體體積1-50ml；

5）適用于試管、錐形瓶、離心管等；

6）較大的型號底部裝有環型彈簧支撐裝置，可方便的升降支架進出；

7）使用氮?dú)饣蚩諝獯祾邩悠繁砻妫?/span>

8）恒溫控制，水浴提供溫和加熱；

9）氮?dú)庀牧康停?/span>330ml/min/樣品；

10）帶針閥的氣體流量計，可控制氣體消耗量；

11）每個位置上都帶有一個針形閥，可分別調節各個位置上的氣體流量；

12）針：不銹鋼材質，4英寸*19號（可更換）；

13）所有部件均為實驗室級，可耐受有機溶劑。亦可選擇抗酸性涂層型，抗腐蝕。

十、Organomation氮吹儀技術參數

十一、氮吹儀選購方法

1.首先應了解要處理的樣品需盛裝的容器，對干浴氮吹儀來說，有些孔數只對應相應的容器，如九十六孔的一般是對應九十六空的酶標板的，十二2孔一般是對應試管的。

2.氮吹儀一般會配有加熱裝置，即水浴和干浴，水浴的作用是溫度均勻，溫度波動范圍小，也不大受所放樣品容器尺寸形狀的限制，但是由于有水氣產生，并有污染樣品的可能性，而干浴的好處是不容易污染樣品，金屬模塊很容易清洗和消毒，加熱快溫度也較均勻。

3.選購氮吹儀時，如果經常需要濃縮不同大小試管盛裝的樣品，又對產品污染要求小，建議選購水浴氮吹儀，反之選干浴。

《實驗室氮吹儀專題講解》由上海巴玖整理，轉截請說明。
